MMS 6000
MMS 6000 - systém prevodníkov pre monitorovanie a kontrolu strojov
MMS 6110
- Dvojkanálový monitor relatívneho chvenia rotora s digitálnym spracovaním dát (FFT, rádová analýza…). Indikácia stavu na čelnom panele monitora
- Modul plne programovateľný pomocou PC. Komunikačné roz-hranie RS232 /RS485
- Vyhodnocovanie signálu podľa API 670, VDI2059, DIN45670 (Spp max., Sop, Spp,Smax)
- Vstavaný napájač pre snímače na princípe vírivých prúdov
- Prúdové výstupy úmerné merenej veličine 0/4...20 mA
- Pre každý kanál dva limitné výstupy pre stráženie medzí a je-den pre kontrolu bezporuchového stavu (optočleny)
- Eurokarta podľa DIN (100x160mm)
- Šírka panelu 6 TE (30,1 mm)
- Dva redundantné vstupy pre napájanie 18..24..36 VDC Príkon: max 6 W
- Rozsah pracovnej teploty: -10 .. max +65 °C
MMS 6120
- Dvojkanálový monitor absolútnych vibrácií s digitálnym spra-covaním dát (FFT, rádová analýza…). Indikácia stavu na čel-nom panele monitora
- Modul plne programovateľný pomocou PC. Komunikačné roz-hranie RS232 /RS485
- Vyhodnocovanie charakteristickej veličiny VRMS., Sop, Spp
- Vstavaný napájač pre zdvíhaciu cievku elektrodynamických snímačov alebo pre napájanie piezosnímačov rýchlosti abso-lútnych vibrácií
- Prúdové výstupy úmerné meranej veličine 0/4...20 mA
- Pre každý kanál dva limitné výstupy pre stráženie medzí a je-den pre kontrolu bezporuchového stavu (optočleny)
- Eurokarta podľa DIN (100x160mm)
- Šírka panelu 6 TE (30,1 mm)
- Dva redundantné vstupy pre napájanie 18..24..36 VDC
- Príkon: max 6 W
- Rozsah pracovnej teploty: -10 .. max +65 °C
MMS 6210
- Dvojkanálový monitor statických posuvov s digitálnym spraco-vaním dát (linearizácia). Indikácia stavu na čelnom panele monitora
- Modul plne programovateľný pomocou PC. Komunikačné roz-hranie RS232 /RS485.
- Vyhodnocovanie signálu je možné v niekoľkých režimoch: dva nezávislé kanály, meranie na kužele, tandemové meranie
- Vstavaný napájač pre snímače na princípe vírivých prúdov
- Prúdové výstupy úmerné meranej veličine 0/4...20 mA
- Pre každý kanál dva limitné výstupy pre stráženie medzí a je-den pre kontrolu bezporuchového stavu (optočleny)
- Eurokarta podľa DIN (100x160mm)
- Šírka panelu 6 TE (30,1 mm)
- Dva redundantné vstupy pre napájanie 18..24..36 VDC
- Príkon: max 6 W
- Rozsah pracovnej teploty: -10 .. max +65 °C
MMS 6220
- Dvojkanálový monitor excentricity rotora s digitálnym spraco-vaním dát. Indikácia stavu na čelnom panele monitore
- Modul plne programovateľný pomocou PC. Komunikačné roz-hranie RS232 /RS485
- Vyhodnocovanie: p-p exc. rotora, min. a max. vzdialenosť ale-bo trvalé sledovanie vzdialenosti snímača od povrchu rotora
- Vstavaný napájač pre snímače na princípe vírivých prúdov
- Prúdové výstupy úmerné meranej veličine 0/4...20 mA
- Pre každý kanál dva limitné výstupy pre stráženie medzí a je-den pre kontrolu bezporuchového stavu (optočleny)
- Eurokarta podľa DIN (100x160mm)
- Šírka panelu 6 TE (30,1 mm)
- Dva redundantné vstupy pre napájanie 18..24..36 VDC
- Príkon: max 6 W
- Rozsah pracovnej teploty: -10 .. max +65 °C

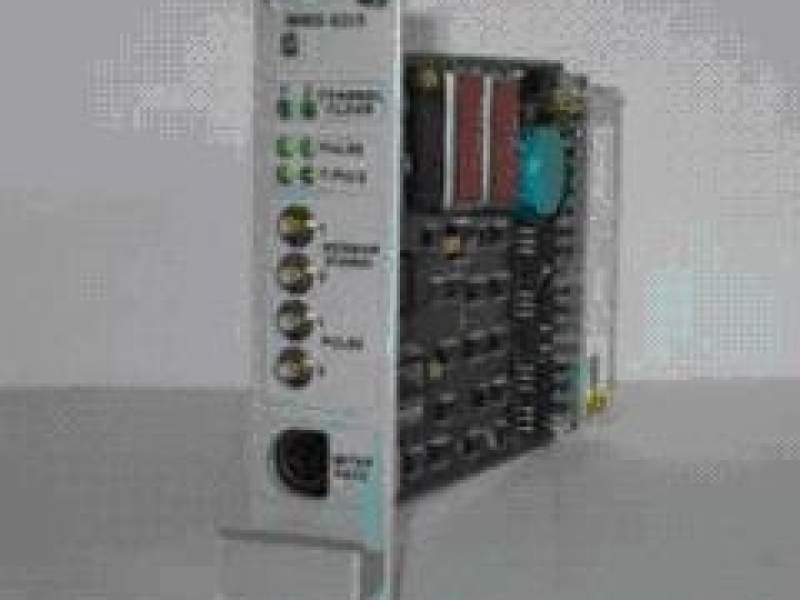

MMS 6310
- Dvojkanálový tvarovač signálu fázovej značky s digitálnym spracovaním dát. Indikácia stavu na čelnom panele monitora
- Modul plne programovateľný pomocou PC. Komunikačné roz- hranie RS232 /RS485
- Monitor môže pracovať ako dvojkanálový alebo v redundant-nom móde (výber snímačov 1 z 2)
- Automatické nastavovanie trigrovacích úrovní
- Vstavaný napájač pre snímače
- Výstupné pulzy sú odelené optočlenmi (48V/100mA)
- Pre každý kanál jeden optočlen pre kontrolu bezporuchového stavu
- Eurokarta podľa DIN (100x160mm)
- Šírka panelu 6 TE (30,1 mm)
- Dva redundantné vstupy pre napájanie 18..24..36 VDC
- Príkon: max 6 W
- Rozsah pracovnej teploty: -10 .. max +65 °C
MMS 6312
- Dvojkanálový monitor otáčok s digitálnym spracovaním dát Indikácia stavu na čelnom panele monitora.
- Modul plne programovateľný pomocou PC. Komunikačné roz- hranie RS232 /RS485
- Monitor môže pracovať ako dvojkanálový alebo v redundant-nom móde (výber snímačov 1 z 2), alebo zisťovať smer otáčania
- Automatické nastavovanie trigrovacích úrovní, vstavaný napá-jač pre snímače
- Výstupné pulzy sú odelené optočlenmi, prúdové výstupy ú-merné otáčkam 0/4..20mA
- Pre každý kanál dva limitné výstupy pre stráženie medzí a je-den pre kontrolu bezporuchového stavu (optočleny)
- Eurokarta podľa DIN (100x160mm)
- Šírka panelu 6 TE (30,1 mm)
- Dva redundantné vstupy pre napájanie 18..24..36 VDC
- Príkon: max 6 W
MMS 6410
- Dvojkanálový monitor posuvov s digitálnym spracovaním dát (linearizácia). Určený pre induktívne snímače polohy rady PR 9350 alebo podobné
- Modul plne programovateľný pomocou PC. Komunikačné roz- hranie RS232 /RS485
- Vyhodnocovanie signálu je možné v niekoľkých režimoch: dva nezávislé kanály, súčet alebo rozdiel kanálov
- Vstavaný oscilátor pre napájanie induktívnych snímačov rady PR 9350
- Prúdové výstupy úmerné meranej veličine 0/4...20 mA
- Pre každý kanál dva limitné výstupy pre stráženie medzí a je-den pre kontrolu bezporuchového stavu (optočleny)
- Eurokarta podľa DIN (100x160mm)
- Šírka panelu 6 TE (30,1 mm)
- Dva redundantné vstupy pre napájanie 18..24..36 VDC
- Príkon: max 8 W
- Rozsah pracovnej teploty: -10 .. max +65 °C

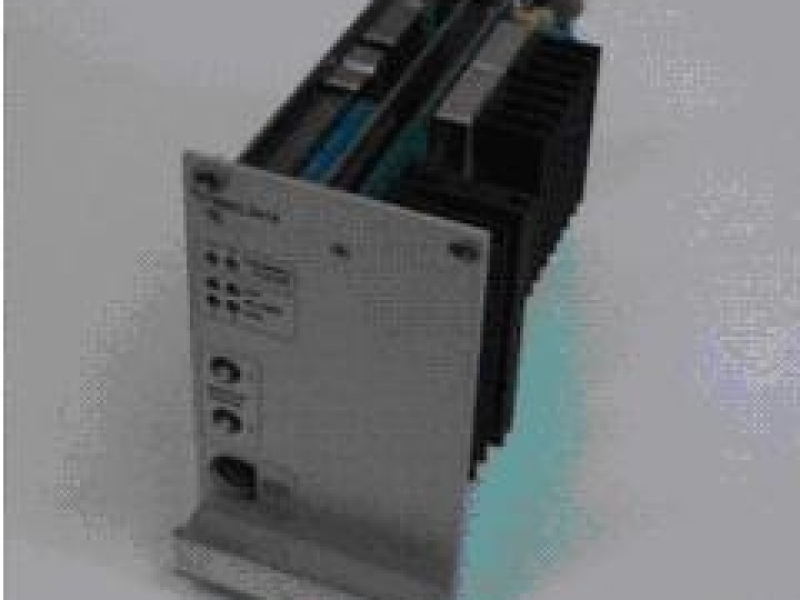

MMS 6418
- Dvojkanálový monitor posuvov s digitálnym spracovaním dát (linearizácia). Určený pre induktívne snímače polohy PR 6418 a PR 9350
- Modul plne programovateľný pomocou PC. Komunikačné roz- hranie RS232 /RS485
- Vstavaný oscilátor pre napájanie induktívnych snímačov. Je-den kanál je vybavený výkonovým zosilňovačom pre napája-nie snímača PR 6418
- Prúdové výstupy úmerné meranej veličine 0/4...20 mA
- Pre každý kanál dva limitné výstupy pre stráženie medzí a je-den pre kontrolu bezporuchového stavu (optočleny)
- Eurokarta podľa DIN (100x160mm)
- Šírka panelu 12 TE (60,2 mm)
- Dva redundantné vstupy pre napájanie 18..24..36 VDC
- Príkon: max 20 W
- Rozsah pracovnej teploty: -10 .. max +65 °C

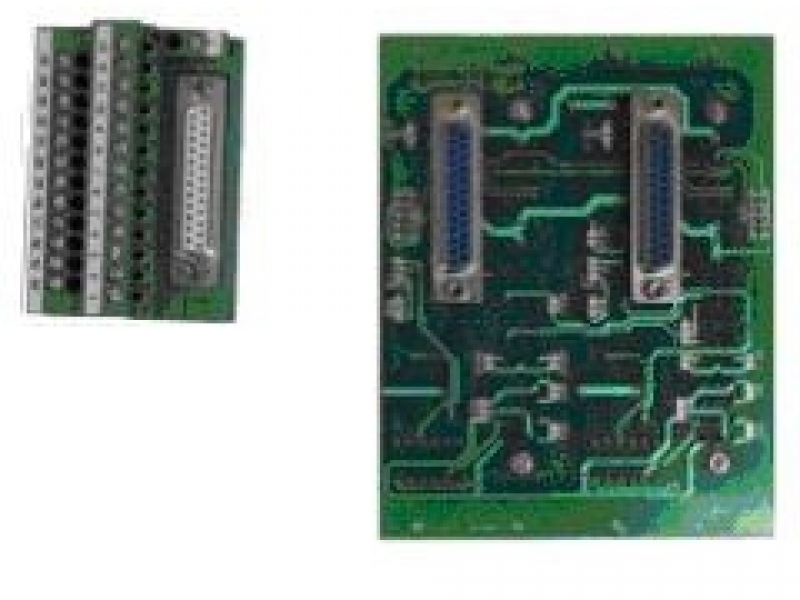

MMS 6000/01
- Základná doska pre jeden alebo dva moduly MMS6000
- Navrhnutá pre štandartné pripojenie vstupov / výstupov modu-lov MMS 6110, 6120, 6210, 6220, 6310, 6312
- Doska je určená pre inštaláciu do 19“ rámu
- Skratuvzdorné binárne výstupy
- Rozmery: 103 x 130 mm (21TE x 3HE)
-
Príslušenstvo:
- Svorkovnica MMS 6361
- 25 pólový prepojovací kábel

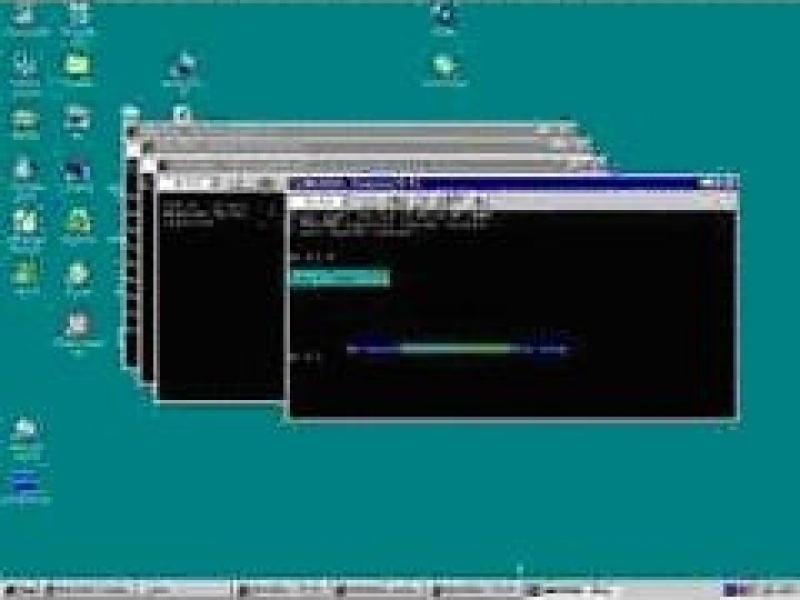

MMS 6855
-
Software transformujúci dáta z monitorov MMS6000 na štan-dartné komunikačné rozhranie:
- TCP/IP server pre rýchly prenos dát z monitorov po sieti ETHERNET
- MODBUS/RTU pre prenos dát z monitorov po sériovej linke RS232/ RS485 (zvláštna verzia)
- Software požaduje operačný systém WIN NT Workstation 4.0 alebo WIN2000 Professional

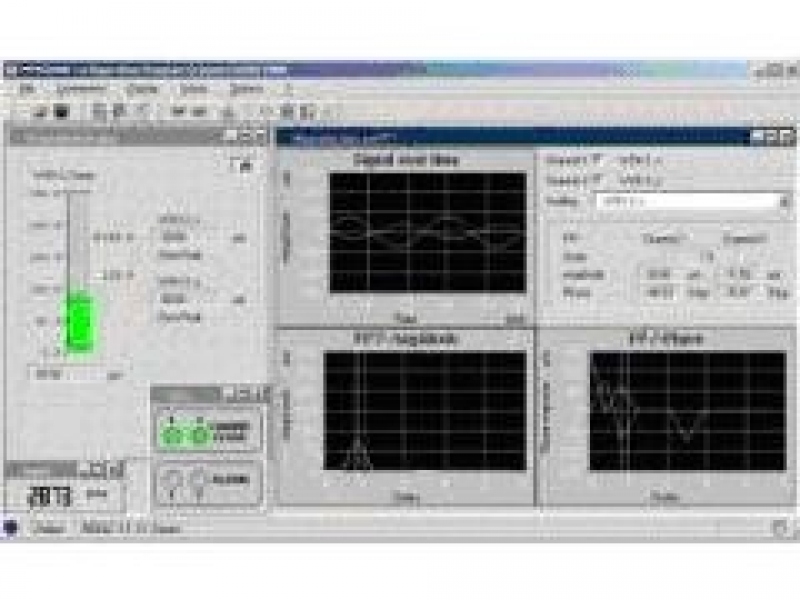

MMS 6910
- Konfiguračná súprava umožňujúca nastavenie monitorov rady MMS 6000 a zobrazenie meraných-analyzovaných dát
- Komunikačné rozhranie RS232 alebo RS485
-
Súprava obsahuje:
- Návod na obsluhu
- Konfiguračný program
- Komunikačný kábel PC
- Adaptér CANON 9/25 pin
- 2x meracie káble s konektormi SMB
- 2x adaptér SMB/BNC
-
Software vyžaduje minimálne nároky na hosťujúci počítač Pracuje pod operačnými systémami:
- MS DOS
- WIN 95/98
- WIN 2000
- WIN NT
- Konfiguračnú súpravu je možné na želanie dodať vrátane vhodného prenosného počítača
